出封裝

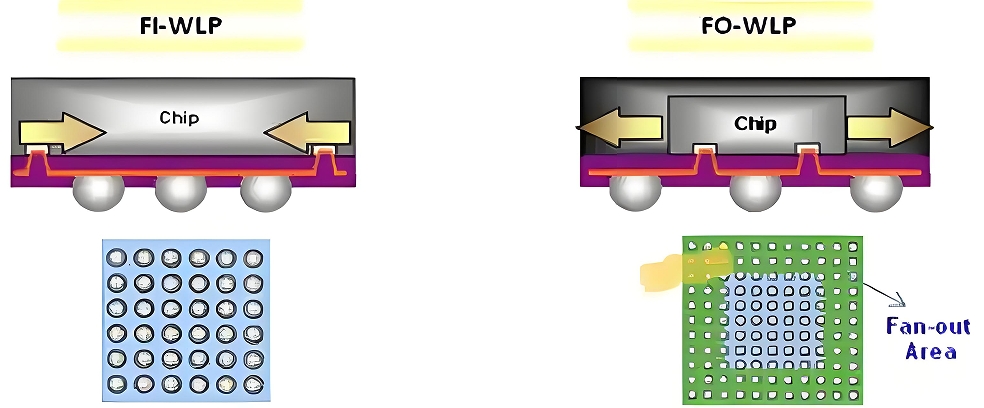

扇出封裝（Fan-Out, FO）技術通過獨特的封裝結構與工藝創新，已滲透至移動終端、高性能計算、汽車電子及5G通信等核心領域，成為推動半導體行業小型化、高性能化發展的關鍵技術。本文聚焦其應用與市場發展，分述如下:
扇出封裝應用
各大制造商的扇出封裝技術
扇出封裝供應鏈概述
扇出封裝應用
一、移動與消費電子：輕薄化與功能集成
在智能手機領域，F(xiàn)O-WLP（扇出型晶圓級封裝）已成為高端芯片封裝的主流方案。以蘋果iPhone7系列為標志，臺積電InFO PoP技術通過重構層（RDL）實現AP（應用處理器）與內存的垂直堆疊，使整體封裝厚度從傳統方案的550μm大幅壓縮至231μm，直接驅動了智能手機向超薄化演進。
三星則通過FO-PLP（扇出型面板級封裝）技術，在Galaxy Watch智能手表中集成Exynos9110 APE（應用處理器）與PMIC（電源管理芯片），其封裝面積較傳統方案縮小30%以上，同時保持了77GHz車規級雷達芯片的射頻性能穩定性。
扇出封裝應用場景有：
存儲器封裝：面對傳統FC-CSP（倒裝芯片級封裝）與MCeP（模塊核心嵌入式封裝）的厚度瓶頸，HD FO（高密度扇出）技術通過超細間距（最小L/S達1μm級）RDL布線，使AP+內存PoP（堆疊封裝）厚度突破425μm限制，為電池容量擴展與散熱設計留出空間。
可穿戴設備：在TWS耳機、智能手表等場景中，F(xiàn)O封裝憑借其優異的熱機械性能，成功集成藍牙MCU、NOR閃存及PMIC，單設備封裝體積較傳統方案縮減50%以上。
二、電信與基礎設施：2.5D替代方案與加速
針對數據中心對高帶寬、低延遲的極致需求，UHD FO（超高密度扇出）技術提供了2.5D硅轉接板的性價比替代方案。其核心價值體現在：
網絡芯片重構：將大型網絡處理器拆分為多個小芯片，通過UHD FO的RDL層實現100+ I/O密度互連，較傳統2.5D方案成本降低40%，同時保持SERDES（串行器/解串器）鏈路速率達112Gbps。
HBM集成：在GPU/ASIC與HBM（高帶寬內存）的異構集成中，UHD FO通過TSV（硅通孔）替代傳統中介層，使計算芯片與內存之間的數據帶寬突破1TB/s，功耗降低30%。
典型案例包括：
AI加速器：某頭部廠商采用UHD FO封裝其AI訓練芯片，實現HBM2E內存與GPU的零間距互連，推理性能較PCIe接口方案提升8倍。
5G基站：通過FO封裝將毫米波前端模塊（FEM）與基帶芯片集成，使基站體積縮小至傳統方案的1/3，滿足5G小基站部署需求。
三、汽車電子：射頻性能與功能安全
在汽車?yán)走_(dá)領域，F(xiàn)O-AiP（扇出型封裝天線）技術已成為ADAS（高級駕駛輔助系統）的核心組件。
以聯發科Autus R10MT2706為例：
射頻優化：通過在封裝內嵌入天線陣列，并利用PCB接地層反射電磁波，使77GHz雷達信號損耗降低至0.8dB以下，盲區檢測精度達±5cm。
集成度突破：封裝面積僅39mm2，其中芯片占比25%、天線占比28%，較傳統AoP（封裝上天線）方案縮小83%，支持同時集成4顆雷達芯片實現360°環視。
該技術已廣泛應用于：
自動緊急制動（AEB）：通過FO封裝雷達與攝像頭融合，實現100米內行人識別響應時間小于50ms。
自動泊車輔助（APA）：在超窄車位場景中，F(xiàn)O雷達的角分辨率達1°，可精確識別0.1米級障礙物。
四、5G通信：毫米波頻段的封裝革命
面對5G毫米波（24GHz以上）的信號衰減挑戰，F(xiàn)O-AiP技術通過三大創新實現突破：
低損耗材料：采用LCP（液晶聚合物）基板替代傳統PI（聚酰亞胺），使28GHz頻段插入損耗降低至0.3dB/mm。
相控陣集成：在iPhone毫米波模組中，通過FO封裝將8×8天線陣列與調制解調芯片垂直互連，實現波束成形角度±60°覆蓋。
熱管理優化：在0.4mm超薄封裝體內嵌入微通道散熱結構，使連續波束掃描功耗控制在3W以內。
據預測，單臺5G手機將集成3-4顆FO-AiP模組，覆蓋Sub-6GHz與毫米波雙頻段，推動天線封裝市場規模在2026年突破80億美元。
各大制造商的扇出封裝技術
一、安靠：WLFO技術引領高密度集成
安靠通過收購葡萄牙Nanium（現ATEP）強化了其在扇出封裝領域的布局。其核心技術WLFO（Wafer-Level Fan-Out）基于eWLB技術演進，具備以下特征：
產品矩陣豐富：涵蓋WLBGA、WLLGA、WLSiP、WL3D、WLPoP、WLMCM等，支持單芯片封裝及多芯片集成（如SiP、PoP）。
工藝創新：通過增加RDL層數（最多達6層）和芯片嵌入能力，實現高I/O密度（>2000個）和復雜架構。例如，WL3D技術可將邏輯芯片與HBM垂直互連，帶寬密度達0.5TB/s/mm2。
市場定位：主打移動終端（如AP+內存PoP）、汽車?yán)走_(dá)（77GHz頻段）及IoT設備，其WLFO封裝厚度較傳統方案縮減40%，滿足輕薄化需求。
二、長電科技：3D eWLB技術驅動異構集成
長電科技通過收購星科金鵬（STATS ChipPAC）獲得eWLB核心技術，并推出3D eWLB平臺，核心優勢包括：
超薄化設計：封裝厚度低至0.25mm，支持可穿戴設備（如TWS耳機）的緊湊設計。
高密度互連：通過細間距RDL實現多芯片堆疊，例如將AP、PMIC、RF模塊集成于單一封裝，面積減少60%。
應用拓展：在汽車電子領域，其3D eWLB封裝已應用于激光雷達（LiDAR）的信號處理芯片，耐受-40℃~125℃溫寬。
三、恩智浦：RCP技術聚焦電磁屏蔽與剛性
恩智浦的RCP（Redistributed Chip Package）技術由Nepes授權，與eWLB形成差異化競爭：
結構創新：采用涂膠塑封（而非壓模塑封）并嵌入銅結構，提供電磁屏蔽（屏蔽效能>60dB）和機械剛性，適用于高功率器件（如汽車?yán)走_(dá)）。
典型應用：NXP MR2001 77GHz雷達芯片采用RCP封裝，天線增益提升15%，滿足AEB（自動緊急制動）系統的毫秒級響應需求。
局限性：工藝復雜度較高（增加銅層沉積步驟），成本較eWLB高出20%，限制了其在大規模消費電子中的普及。
四、Deca：M-Series技術破解芯片偏移難題
Deca的M-Series FO技術通過自適應圖案化（Adaptive Patterning?）解決芯片偏移問題，核心突破包括：
動態校正：利用光學檢測實時調整RDL布線，匹配芯片實際位置，偏移量控制在±3μm以內（傳統eWLB為±10μm）。
銅柱互連：芯片焊盤與RDL通過銅柱直接連接，減少寄生電感，適用于高頻應用（如5G毫米波模組）。
商業化進展：技術已授權給ASE（日月光）和Nepes，2021年Deca在菲律賓的產能達每月5000萬顆，支持蘋果iPhone的AiP模組生產。
五、日月光：面板級封裝與高頻應用雙輪驅動
日月光作為全球封測龍頭，通過多元化技術布局和產能擴張，鞏固了其在扇出封裝領域的領先地位，其技術演進呈現三大方向：
1.技術矩陣覆蓋全場景
eWLB（授權自英飛凌）：作為FO-WLP基準技術，采用面朝下（Face-Down）芯片先置工藝，支持單芯片嵌入及多芯片集成（如SiP、PoP），良率達99.5%，適用于大規模移動終端封裝。
M-Series（授權自Deca）：通過自適應圖案化技術解決芯片偏移問題，面朝上（Face-Up）結構使芯片偏移量<±3μm，已應用于蘋果iPhone的AiP模組。
FOCLP（Fan-Out Chip Last Package）：采用倒裝芯片（Flip-Chip）與無芯載板結合，后續嵌入模塑材料，解決I/O密度限制（支持>1500個I/O），適用于中低端移動設備。
FO-CoS（Fan-Out on Substrate）：定位為2.5D硅轉接板的低成本替代方案，自2018年量產以來，RDL線寬間距已達2μm/2μm，支持大型SoC（如AI加速器）與HBM集成，較傳統2.5D方案成本降低30%。
2.面板級封裝產能擴張
615mm×625mm面板線：生產Deca M-Series技術，目標毫米波AiP等高頻應用。
300mm×300mm面板線：瞄準更先進應用（如HPC），通過更細的L/S（1.5μm/1.5μm）提升集成度，預計2026年量產。
3.高頻應用場景突破
汽車?yán)走_(dá)：77GHz雷達封裝采用FO-CoS技術，天線增益提升20%，滿足AEB系統毫秒級響應需求。
5G通信：開發支持28GHz/39GHz毫米波的FO-AiP模組，封裝尺寸壓縮至12mm×12mm×0.9mm，損耗<0.5dB/mm。
六、臺積電：InFO技術引領高端封裝革命
臺積電通過InFO（Integrated Fan-Out）技術重構半導體封裝生態，其技術演進可分為三大階段：
1.移動終端封裝（InFO_PoP）
技術突破：2016年隨iPhone 7首發，采用3層RDL（最小L/S=8μm/11μm），將APE封裝厚度壓縮至0.23mm（含芯片、RDL及BGA焊球），較傳統FC-PoP減薄50%。電性能優勢顯著，信號延遲降低40%，功耗減少25%。
市場影響：助力蘋果A10/A11/A12處理器連續迭代，推動臺積電7nm/5nm制程市占率超60%。倒逼FC-PoP市場萎縮，2021年InFO_PoP占據高端移動封裝45%份額。
2.異構集成平臺（InFO_oS/MS/AiP）
InFO_oS（On Substrate）：針對5G網絡設備，集成多個邏輯芯粒（Chiplet），RDL線寬間距達2μm/2μm，支持>65mm×65mm基板，I/O節距最小40μm。應用于博通5G基站芯片，帶寬密度提升至0.8TB/s/mm2。
InFO_MS（Memory on Substrate）：面向AI推理，集成HBM與GPU，數據傳輸速率達1.2TB/s，較傳統2.5D方案延遲降低30%。
InFO_AiP：集成毫米波天線與FEM（前端模塊），封裝尺寸12mm×12mm×0.9mm，支持相控陣波束成形，應用于iPhone毫米波模組。
3.3D集成與創新（3D-MiM/InFO_SoW）
3D-MiM（MUST-in-MUST）：消除BGA互連，通過TSV與RDL混合鍵合實現邏輯芯片與HBM的3D堆疊，帶寬突破1.5TB/s，功耗效率提升50%。應用于AMD MI300X AI加速器，算力密度達40TFLOPS/mm3。
InFO_SoW（System on Wafer）：晶圓級集成芯片陣列與電源/散熱模塊，消除基板與PCB，實現低延遲（<1ns）芯片間通信。用于特斯拉Dojo超算，單晶圓可集成25個訓練模塊，算力達1.1EFLOPS。
扇出封裝供應鏈概述
一、OSAT廠商：技術迭代與成本博弈
OSAT（外包半導體封裝測試）企業構成FO產業鏈中堅力量，其競爭格局呈現三大特征：
1.技術路線分化
核心FO-WLP：安靠（Amkor）、長電科技（JCET）、日月光（ASE）憑借eWLB技術主導移動終端市場，量產成熟度達99.9%（良率）。
面板級FO-PLP：PTI、Nepes通過600mm×600mm面板線降低成本30%，目標IoT與中低端手機市場。
研發儲備：SPIL（硅品）與Amkor Korea啟動FO認證，聚焦汽車?yán)走_(dá)（77GHz）與5G AiP封裝。
2.客戶結構演變
設計公司綁定：聯發科將50%的AiP訂單轉向PTI，以應對臺積電漲價壓力。
IDM合作：Nepes為恩智浦77GHz雷達芯片提供FO-PLP封裝，單顆成本較傳統方案降低0.2美元。
3.區域布局調整
東南亞擴產：ASE在菲律賓建設M-Series專線，目標2026年產能達每月1.5億顆。
中國大陸布局：JCET在江蘇江陰建設3D eWLB產線，服務華為海思AI芯片封裝需求。
二、晶圓廠：高端市場壟斷與技術外溢
晶圓廠通過垂直整合重塑FO競爭格局，其戰略呈現兩大方向：
1.臺積電：技術閉環與生態擴張
InFO技術壟斷：獨占蘋果iPhone APE封裝，2025年市場份額達65%。
HPC市場滲透：InFO_oS集成4顆HBM3與GPU，帶寬密度達1.2TB/s，服務英偉達Grace Hopper超算芯片。
3D集成突破：3D-MiM技術實現邏輯芯片與HBM的3D堆疊，帶寬突破1.5TB/s，功耗效率提升50%。
2.GlobalFoundries：研發協同與產能補缺
技術合作：與CEA-Leti聯合開發22nm FD-SOI FO封裝，目標物聯網邊緣計算。
產能共享：通過ASE代工生產5G毫米波AiP模組，單顆成本較臺積電低15%。
三、IDM：垂直整合與細分市場深耕
IDM通過內部研發與外部收購構建差異化能力，其布局聚焦兩大領域：
1.三星電子：消費電子突破與汽車電子布局
FO-PLP商業化：Galaxy Watch采用自研FO-PLP封裝AP與PMIC，厚度較傳統方案縮減25%。
汽車電子攻堅：與特斯拉合作開發4D成像雷達，F(xiàn)O封裝集成12顆Tx/Rx芯片，探測距離達300米。
2.恩智浦/英飛凌：汽車市場專注與OSAT協同
研發與小批量生產：恩智浦在奧地利格拉茨工廠生產77GHz雷達芯片，單月產能5萬顆。
OSAT外包：80%產量交由ASE封裝，采用FO-CoS技術實現-40℃~125℃溫寬耐受。
四、設計公司：應用驅動與供應鏈重構
設計公司通過需求牽引推動FO技術演進，其策略呈現三大趨勢：
1.旗艦應用綁定
蘋果：全系iPhone采用臺積電InFO_PoP封裝APE，2025年訂單規模超10億顆。
高通：驍龍X75 5G基帶采用ASE FO-AiP，支持毫米波8載波聚合，下載速率達10Gbps。
2.新興市場拓展
AiP領域：Sivers IMA推出5G毫米波相控陣模組，集成16顆FO封裝的Tx/Rx芯片，功耗<5W。
物聯網：Synaptics開發低功耗藍牙SoC，采用PTI FO-PLP封裝，待機電流<1μA。
3.供應鏈多元化
聯發科：將50%的5G芯片封裝訂單轉向PTI，以降低對臺積電依賴。
海思：與華天科技合作開發eSiFO封裝的AI視覺芯片，目標安防監控市場。
四、技術許可與生態合作
Deca通過技術授權加速FO普及，其模式創新體現兩大價值：
1.M-Series技術擴散
授權網絡：已向ASE、Nepes、PTI等10家企業授權，覆蓋全球50%的FO-PLP產能。
工藝標準化：與西門子EDA合作開發自適應圖案化軟件，將芯片偏移量控制在±2μm以內。
2.研發機構角色
技術評估：CEA-Leti與3D Plus合作驗證FO在空間應用的可靠性，通過2000小時輻射測試。
人才培養：Fraunhofer IZM開設FO封裝課程，年培訓工程師超200人。
3.產業鏈趨勢與挑戰
面板級封裝崛起：PTI與三星電子加速600mm×600mm面板線擴產，預計2027年市場份額達25%。
3D集成競賽：三星X-Cube與臺積電3D-MiM正面競爭，目標HPC市場。
汽車電子成為新戰場：華天科技eSiFO與三星FO-PLP均將汽車作為核心賽道，推動封裝技術向高可靠性演進。
供應鏈安全：設計公司通過多元化采購（如聯發科轉向PTI）降低地緣政治風險。
