搞SI和RF的都知道“阻抗”這個詞，其在電路設計中的重要性，尤其高速高頻，PCB工程師常用PolarSi9000計算阻抗，很方便。IC封裝設計同行的也用其來計算封裝基板的走線阻抗。封裝基板也是PCB，這樣做肯定也行，但個別地方需要注意。
1.Stripline的阻抗計算，用PolarSi9000完全沒有問題，因為信號走線完全埋在Substrate里，結構跟PCB相同；

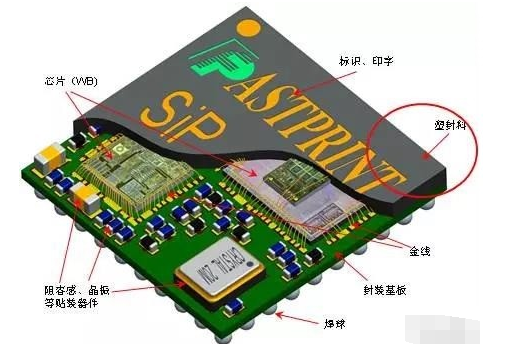

2.Micronstripline的阻抗計算則務必留意，塑封封裝后基板的上表面會覆蓋塑封料（見下圖），計算時必須考慮到。
塑封料是一種混合物，一般由樹脂（環氧、酚醛）、填充劑（二氧化硅粉）、硬化劑、脫模劑等混合而成。作為絕緣介質，會對阻抗產生影響。

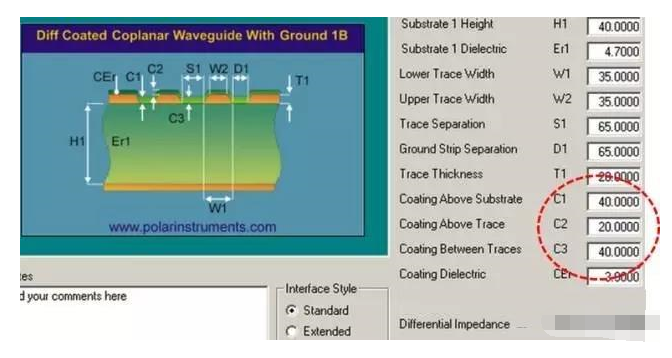

下面我們看封裝基板上90Ohm的差分微帶，不考慮塑封料的影響，按一般的結構PolarSi9000計算結果如下，差分阻抗90.75Ohm：
由于封裝基板表面會有阻焊覆蓋，實際的截面如下，一般阻焊是平整的，而不是上圖想當然的階梯形。我們按實際結構計算，差分阻抗87.49Ohm，相比90.75Ohm，差了3.6%，還好。

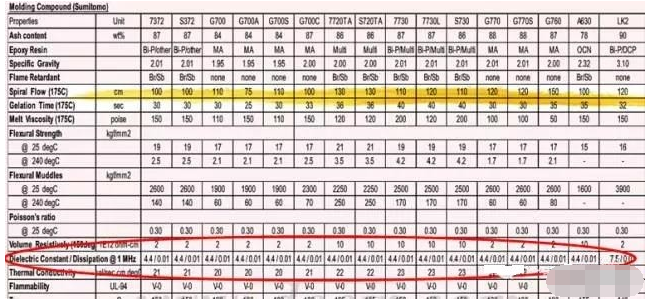

下面我們考慮塑封料（厚度700um，Dk/Df=4/0.01），為了直觀的看出塑封的影響，我們在Q2D中建模如下圖。
按上面PolarSi9000中的結構建模、仿真、后處理。我們從電場分布中，可以直觀的看到部分電場已超出綠油的范圍，滲透到塑封料內部。如果計算不考慮塑封，而默認為自由空間的話，最終封裝后實際的阻抗會偏離預定目標。

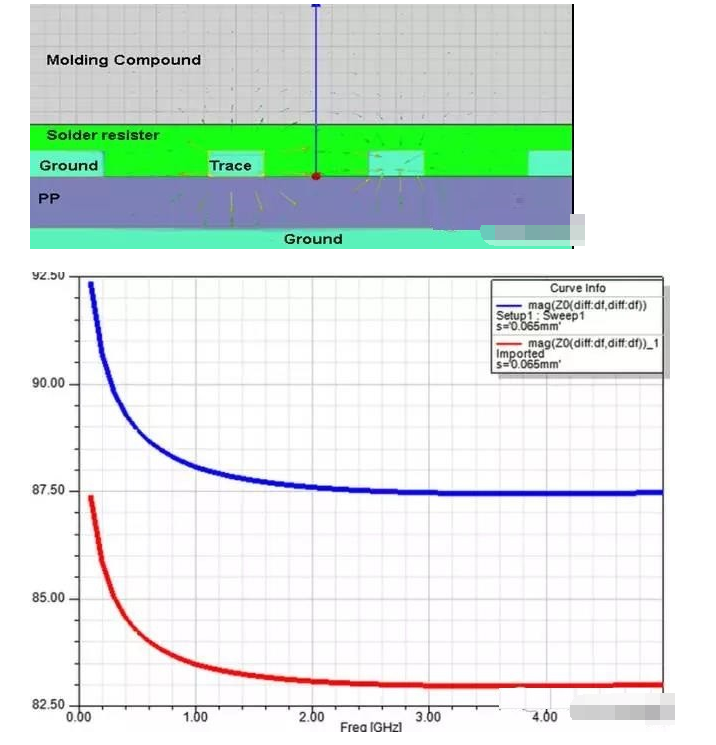

下圖紅色曲線是實際的阻抗曲線，2Ghz處約為83Ohm，與上面不考慮塑封料的87.49Ohm比較，相差了5%。（藍色曲線是作為驗證對比，按照PolarSi9000中的模型不考慮塑封料計算，得出2Ghz處差分阻抗87.5Ohm，與PolarSi9000中的計算結果87.49Ohm基本相同，說明兩種軟件計算結果相同。）
若不考慮阻焊和塑封料的實際結構，我們實際得到的阻抗是83Ohm，與90.75Ohm相比差了8.5%，跟加工誤差一個級別了，這會對高頻高速信號產生嚴重影響。
由于PolarSi9000中還沒有上面對應的結構，所以各位需要計算類似結構的，就采用其他工具吧，推薦Q2D。
