Bumping技術，也稱為凸塊技術，是一種在半導體封裝領域中用于實現芯片與外部電路連接的關鍵工藝。這種技術通過在芯片表面制作微小的金屬凸點，為芯片提供了電氣互連的“點”接口，從而允許芯片與封裝基板或其他芯片進行連接。Bumping技術廣泛應用于倒裝芯片（Flip Chip）、晶圓級封裝（Wafer Level Package, WLP）、扇出型封裝（Fan-out Package）等先進封裝技術中。
傳統封裝一般利用引線框架作為載體，采用引線鍵合互連的形式進行封裝，即通過引出金屬線實現芯片與外部電子元器件的電氣連接；而在先進封裝中則主要采用倒裝鍵合互連的方式實現連接。采用Bumping技術相比傳統打線，其電氣連接路徑變得更短，損耗變??；分布電感變小，更適合高速信號傳輸；連接密度更大，可以在芯片表面形成更多I/O口，數據處理帶寬更高；而且生產效率會更高，Bumping的制作過程是整張晶圓同時進行，比傳統打線連接生產效率高。

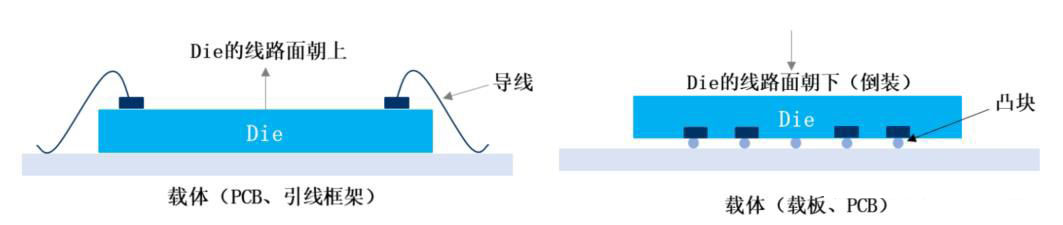

（傳統封裝的引線鍵合連接 vs 先進倒裝工藝的Bump連接）

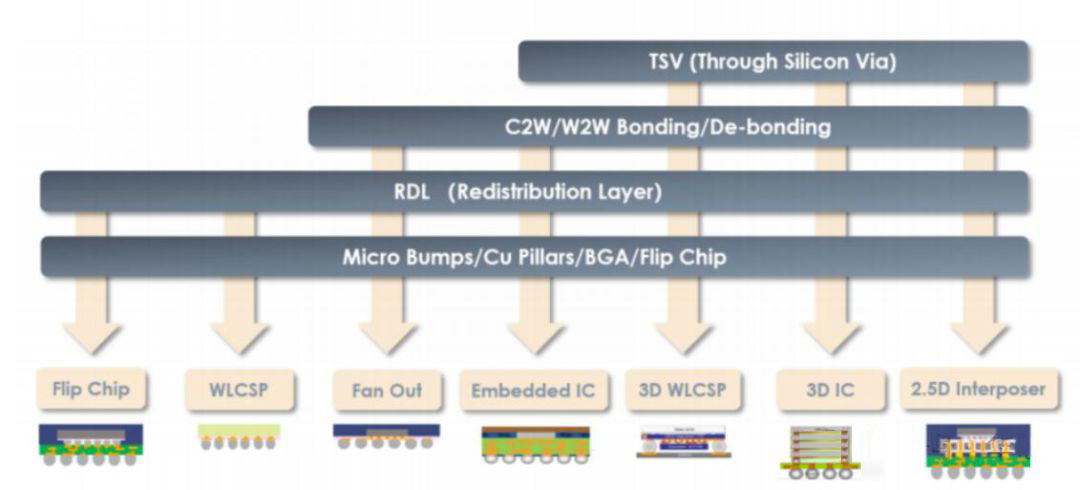

Bumping是先進封裝電氣連接和工藝演化延伸的重要基礎。倒裝芯片（FC）技術、扇出型（FO）封裝技術、扇入型（Fan-in）封裝技術、芯片級封裝（CSP）、三維立體封裝（3D）、系統級封裝（SiP）等先進封裝結構與工藝實現的關鍵技術均涉及凸塊制造技術。

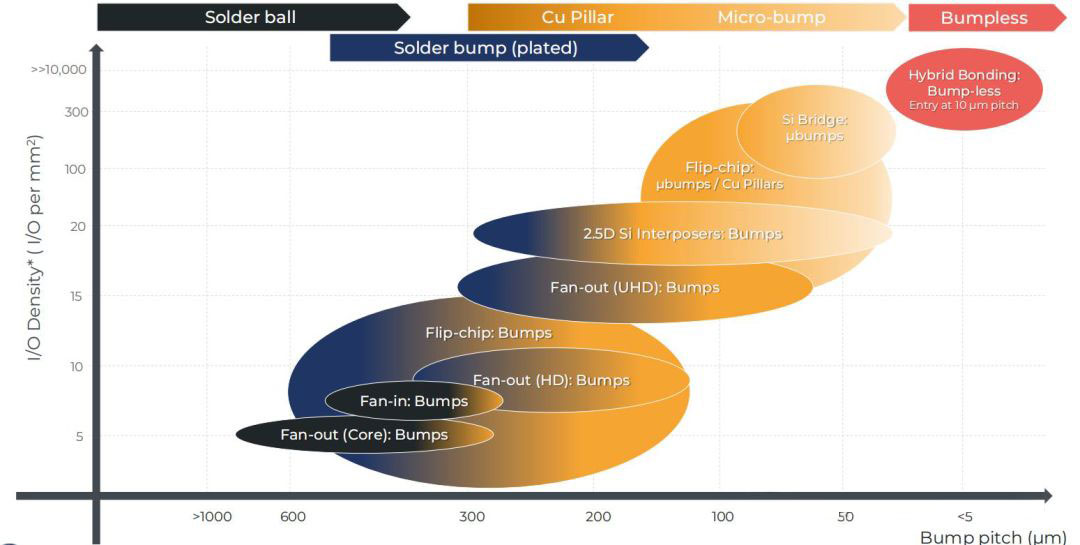

電子封裝向著小型化、輕薄化的方向發展，凸塊制備工藝呈現出凸塊尺寸/凸塊間距不斷縮小、功能密度不斷提高的發展趨勢。凸塊間距（Bump Pitch）越小，意味著凸點密度增大，封裝集成度越高，難度越來越大。
常見的凸塊類型主要有兩種：Solder bump/焊料凸塊, 和Cu pillar bump/銅柱凸塊，銅柱凸塊比焊料凸塊有更好的可靠性，和可接受單列更小的排列間距從而獲得更高的封裝密度。

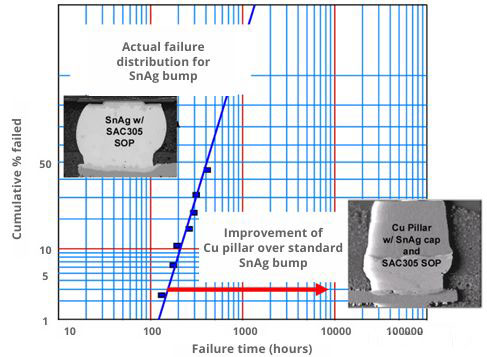

上圖顯示在相同的電流/溫度條件及類似的凸塊/UBM 結構中，銅柱凸塊的壽命比錫銀凸塊更長。甚至在相同條件下經過 8000 個小 時測試以后，未觀察到銅柱凸塊發生故障。
UBM
在凸塊下方的UBM(Under Bump Metallization) 扮演著至關重要的角色。它位于芯片的焊盤（Pad）和凸點之間， 通常由3層組成，從芯片焊盤開始有粘附層，載流層，潤濕層。UBM有提供良好的黏附性，防止金屬擴散，電遷移阻擋，保護焊盤，提高焊接質量，應力緩沖等作用。UBM通常由多層金屬組成，如鈦（Ti）、銅（Cu）、鎳（Ni）和金（Au）等，這些金屬層通過不同的工藝，如濺鍍、電鍍等方法沉積在芯片的焊盤上。
制作焊料凸塊通常有3種方法，印刷法(Printing)，電鍍法(Plating)，球滴法(Ball Drop)， 其中以電鍍法使用最為廣泛。
印刷法
印刷法制作焊料凸塊通過焊膏的絲網印刷工藝來實現。在焊盤上沉積 UBM 后，使用自動漏印板或絲網印刷結合精密漏印板，對特制的焊膏進行刮板印刷得到焊料圖形，并采用回流焊的方式使焊料凸點變?yōu)榍蛐汀?nbsp;印刷法成本較低，但可能存在印刷空洞等問題，且難以滿足100微米以下間距的要求。

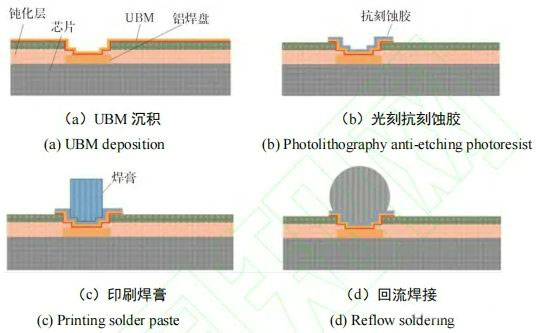

(印刷法制作凸塊）
電鍍法(Plating)
電鍍法包括在晶圓表面沉積UBM（Under Bump Metallization），然后通過電鍍在UBM上形成凸塊。這種方法可以用于焊球凸塊和銅柱凸塊的制備，具有較高的良率和生產效率。

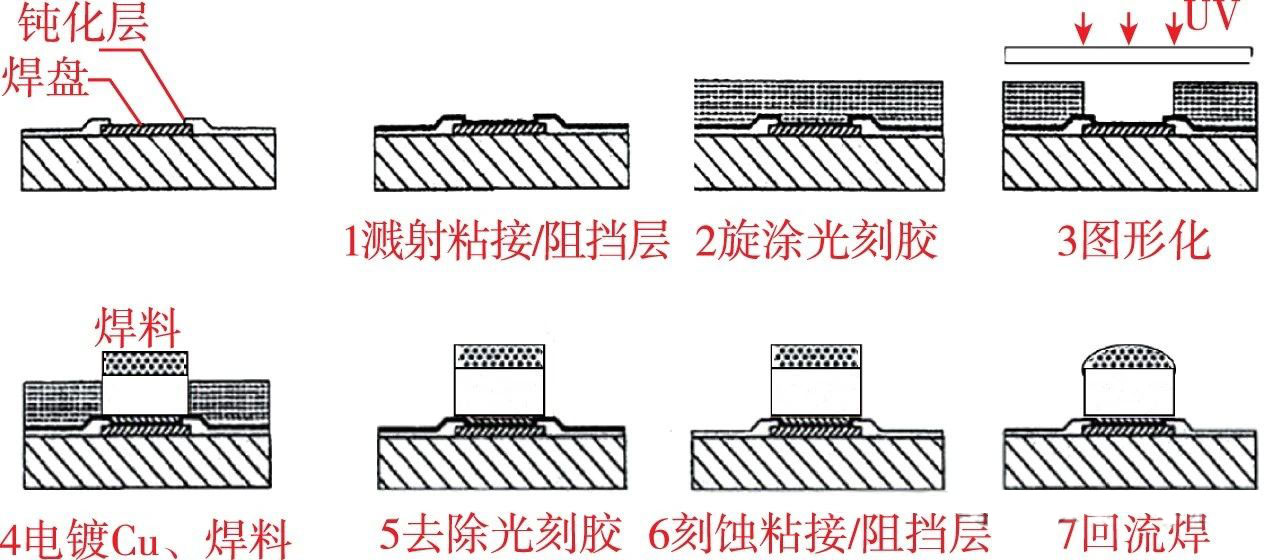

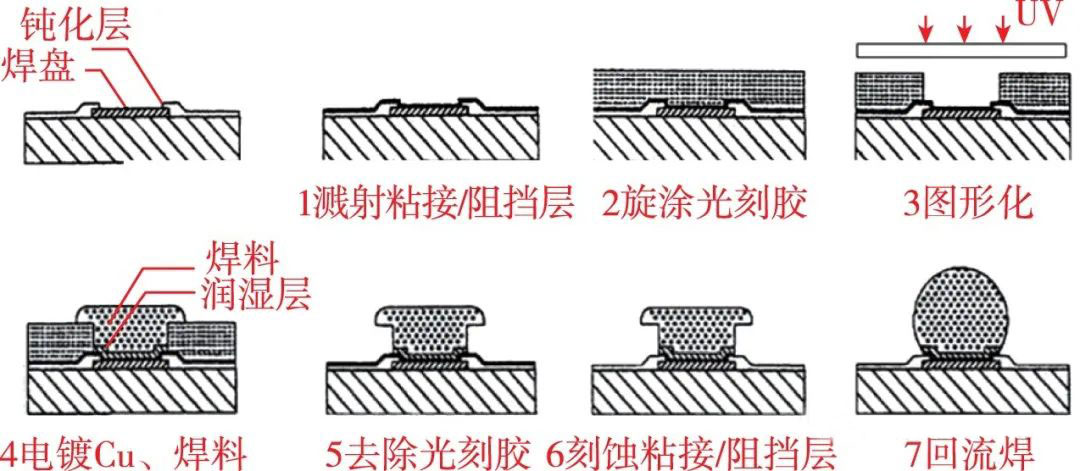

電鍍法制作焊料凸塊）
球滴法/植球法（Ball Drop）
這種方法涉及將預制的焊料球（如錫球）放置在晶圓上的指定位置，通常使用自動化設備精確地將焊料球放置在UBM層上。之后，通過回流焊使焊料球與UBM層結合，形成凸塊。這種方法適用于倒裝芯片（Flip Chip）技術，可以實現高密度的凸塊布置。植球法因其工藝穩定、產能大，良品率高，適用于 晶圓凸點的大規模生產，被廣泛應用于圖像傳感器、 電源管理芯片、高速器件和光電器件等領域。但植求法容易發生多球，少球，球偏等問題，在小直徑凸塊應用中不再適用。

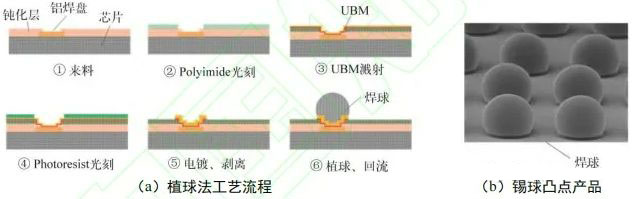

（植球法制作焊料凸塊）
銅柱凸塊

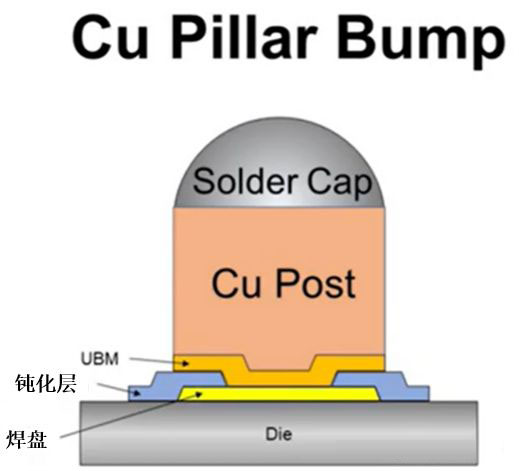

銅柱凸點由銅柱和焊料帽組成，銅柱提供機械支撐和電氣連接（銅柱還能更好的導熱），焊料帽將芯片與基板通過焊接進行電氣互連。通常在銅柱和焊料帽之間還會加入金屬鎳層作為阻擋層，防止焊料帽和銅柱界面在焊接過程中生成金屬間化合物，導致器件可靠性和壽命受到影響。
(銅柱凸塊制作流程）

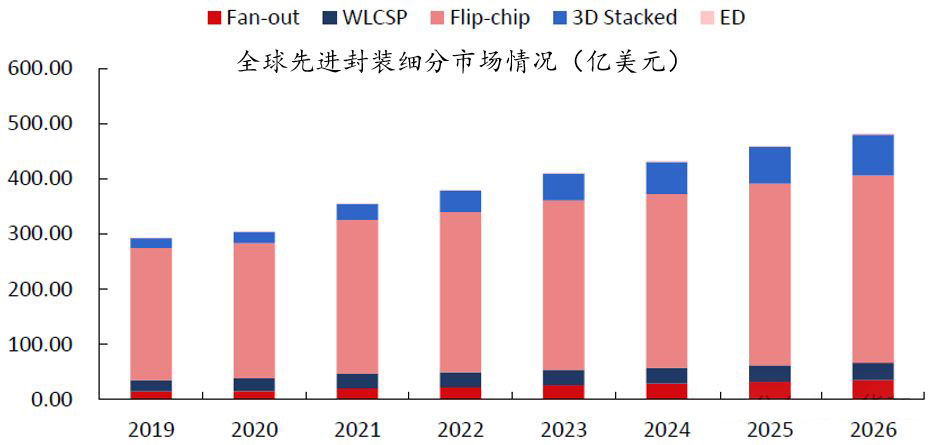

目前全球先進封裝市場以FC(倒裝芯片)市場為主。根據Yole 數據，預計2020-2026 年2.5/3D 堆疊，層壓基板ED 封裝和扇出型封裝的平均年復合增長率較大，分別為24%、25%和15%。未來部分封裝技術在特定領域?qū)羞M一步的滲透和發展，比如FO 封裝在手機、汽車、網絡等領域會有較大增量空間；2.5D/3D 封裝在AI、HPC、數據中心、CIS、MEMS 傳感器等領域會有較大增量空間。
