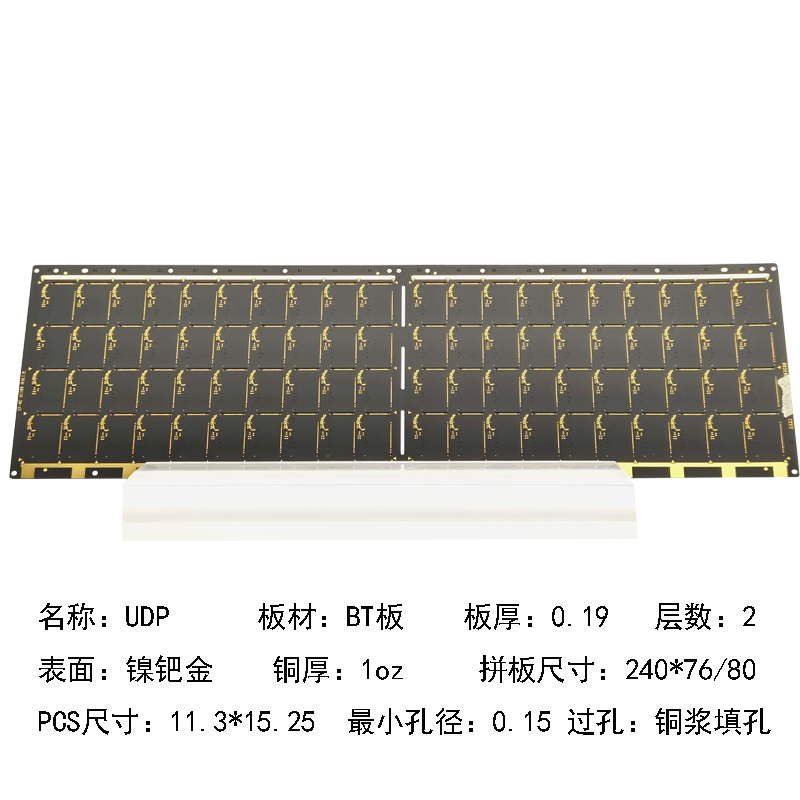

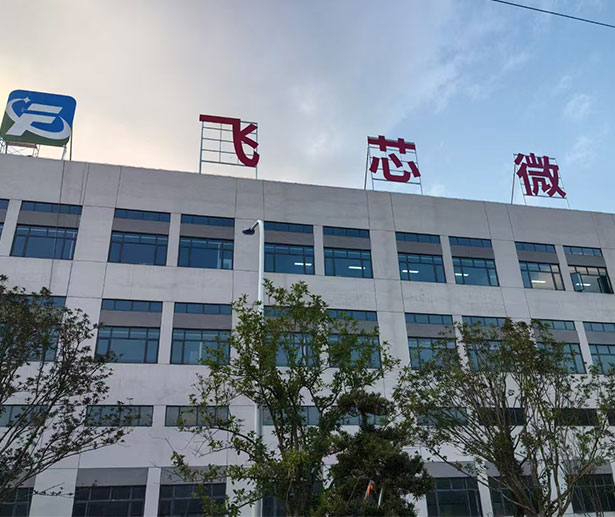

飛芯微科技,IC封裝基板領域新興企業,成立于2019年,以專業的技術開啟IC封裝基板的制造征程,主要致力于IC封裝基板的研發和生產,產品定位1-8層UDP,TF卡,MEMS,LGA,CSP,SIP,BGA等BT類IC封裝基板的樣品和批量生產,專注于服務半導體封測企業致力于提供穩定的產品,快速的交期,最好的服務,助力中國半導體發展與創新。

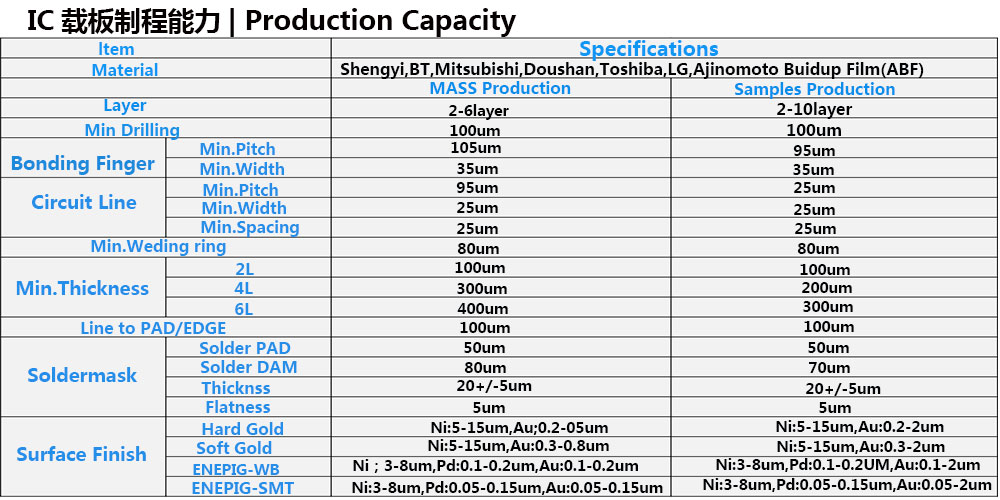

飛芯微科技新投資擴產響應產業西遷政策,貴州飛芯微已于25年3月正式投產,設計最小線寬線距30um,激光鉆孔0.05mm,常備庫存材料品牌生益,BT,Mitsubishi,Toshiba,LG,斗山等,聘用經驗豐富的專業英才及技術人員進行管理,是一家初具規模、設備完善、管理嚴格、品質卓越的專業IC封裝基板線路板制造廠家。本公司引進全套先進的線路板生產設備,配備最先進LDI曝光機,高精度激光鉆孔,先進的層壓對位系統,全工藝在線AOI實時監測,阻焊常備太陽油墨,樣品交期12-30天,樣品全部采用專業IC封裝基板飛針測試機100%測試出貨。
產品廣泛應用于:手機、電腦、智能家居、汽車等電子產品及IC封裝等領域。我們的服務宗旨是: “質量第一、服務至上、價格合理、交貨快捷!”
查看更多實際應用于:通信、網絡、微處理器/控制器、門陣列、內存包等產品
1. 熱匹配性好。
2. 成本低
3. 電性能好。
4. 在回流焊過程中可利用焊球的自對準作用

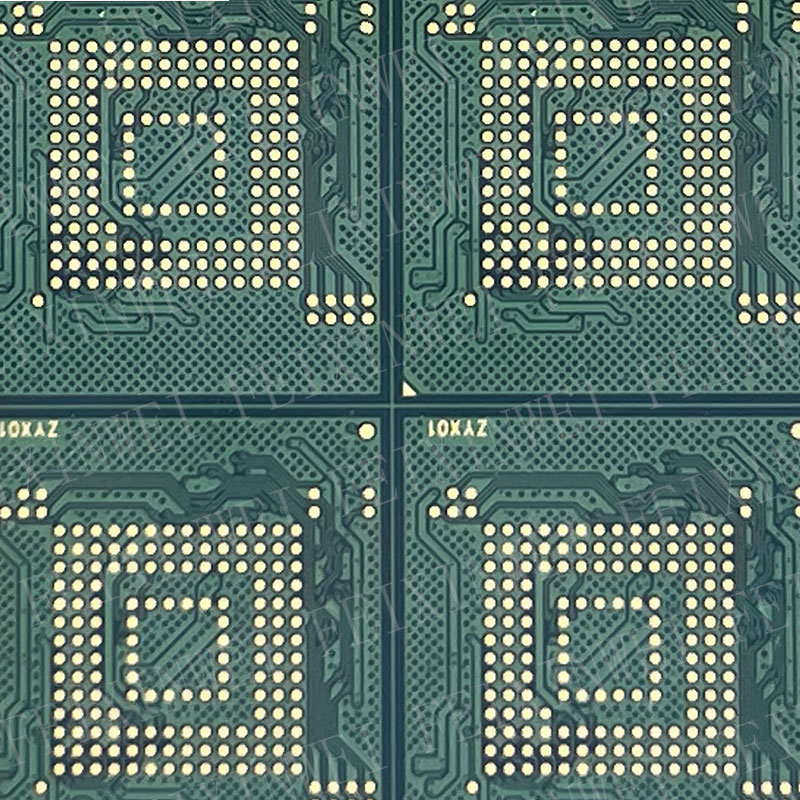

廣泛應用于:微處理器,圖像處理器,特殊化功能IC,高端服務器、ASIC、FPGA、ADAS
1. 應用十分廣泛,在智能駕駛,5G應用,大數據,AI等領域需求激增。
2. 解決了電磁干擾(EMI)和電磁兼容(EMC)的問題。
3.倒裝封裝形式芯片背面可接觸空氣能直接散熱,同時基板亦可通過金屬層散熱,或在背部加裝散熱片 。
4. 強化后的芯片散熱能力,能極大的提高芯片在高速運行時的穩定性。
廣泛應用于:包擴但不局限于無源器件、RFIC、功率放大器(PA)、
開關器件、穩壓器、晶體等。
(RF modules)的封裝載體類型
1. 層壓基板,成本低,工藝成熟,導電導熱性能優良。
2. 低溫共燒陶瓷(TLCC)技術使用陶瓷作為基板或者載體。
3. 在硅或鎵砷上生成的薄膜(TF)無源器件,使用半導體工藝制成。
廣泛應用于:存儲器(如閃存、SRAM和高速DRAM)、網絡、數字型號處理器
(DSP)、混合信號和RF領域、專用集成電路(ASIC)、微控制器、電子顯示
屏等方面。
CSP的優勢
1. 封裝引腳數越多的CSP尺寸遠比傳統封裝形式小、易于實現高密度封裝。
2. 電學性能優良,內部布線長度比QFP和BGA短的多,寄生引線電容和電
阻、電感均很小,從而使信號傳輸延遲大為縮短。
3. 采用裸芯片安裝,內部無芯片封裝延遲及大幅度提高了封裝密度。
4. 散熱性能優良。
廣泛應用于:數字化處理系統;光通迅;傳感器以及微機械MEMS等領域。在計算機,自動化,通訊行業的對講機、手機、光傳輸、光接入、云存儲、4G路由器、船用通訊、基站、射頻微波、雷達產品大量應用。
SIP的優勢
1. 廣泛的應用領域和設計彈性
2. 改善電磁干擾(EMI)與信號完整性(SI)
3. 簡化元件采購,改善終端產品的制造效率
4. 開發時間較SoC的開發時間短
廣泛應用于:筆記本電腦、桌上型電腦、CPU、繪圖處理器(GPU)、消費性電子應用、電腦運算、網路、伺服器、處理中心和HOC等
(FCCSP)的優勢
1. 應用領域和行業廣泛,增長前進好。
2. 晶元整合實現了前所未有的緊密系統。
3. 銅柱凸塊成為覆晶封裝的互聯首選。
4.受惠于導體中斷制程聚合趨勢,覆晶封裝的市場占有率高。

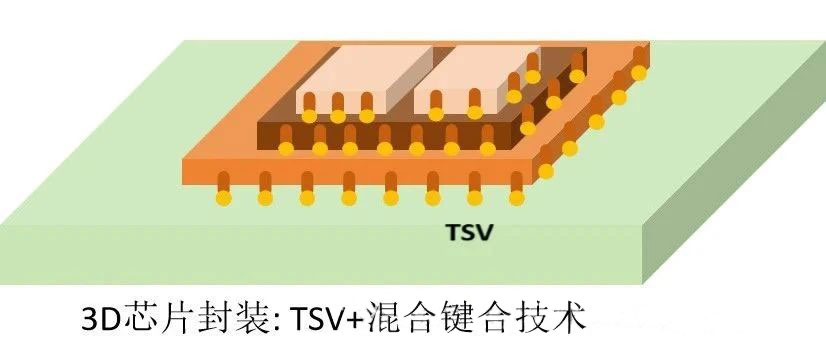

先進封裝中的2D,2.5D,3D封裝詳解
車企60天賬期承諾之下,汽車芯片供應商有何利好?
“HBM+先進封裝”雙引擎,北方華創沖刺半導體設備新高地!
中國大陸封測強勢崛起,臺灣省大廠加碼先進封裝
BT斷鏈風暴!日商交期暴拉20周,ABF載板報價看漲

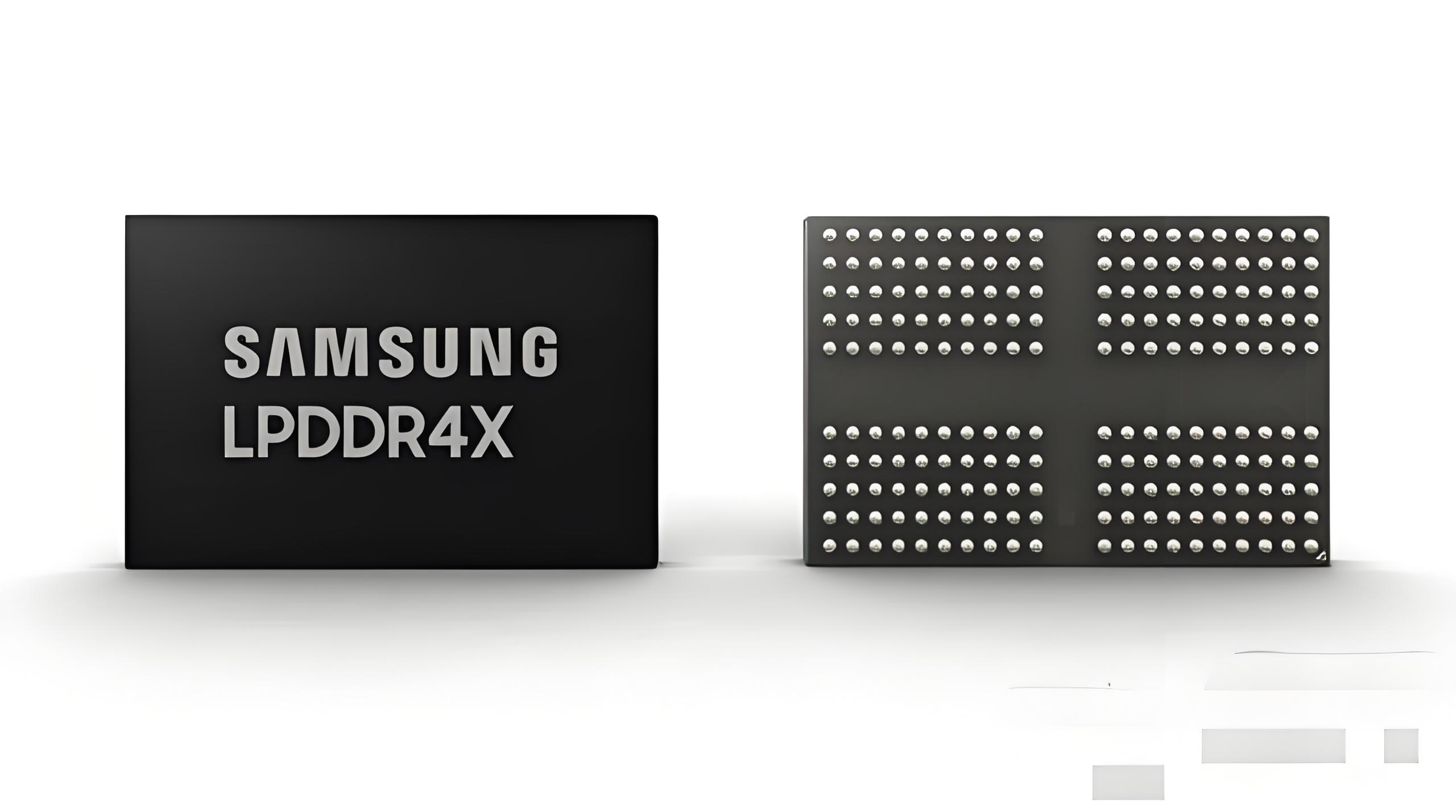

停產!DDR4囤貨價格暴漲!

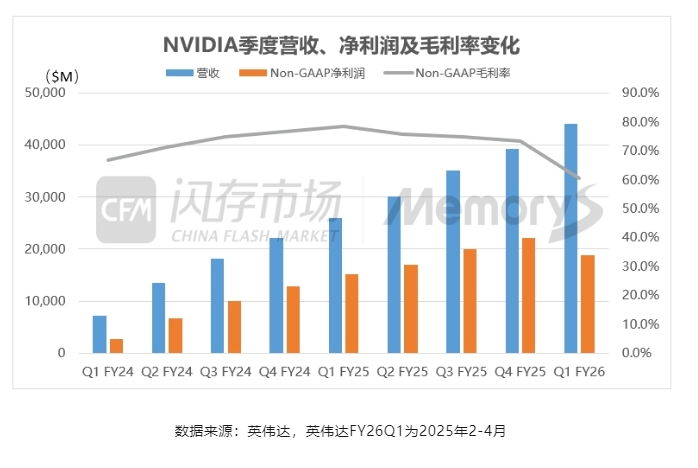

H20芯片禁令致45億美元損失,英偉達毛利率承壓;華碩:今年AI PC重點市場是日本;南亞科技:下半年DRAM營運有望量?jī)r(jià)齊揚

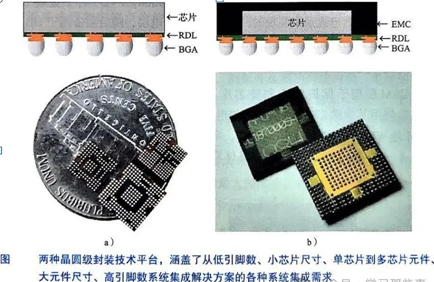

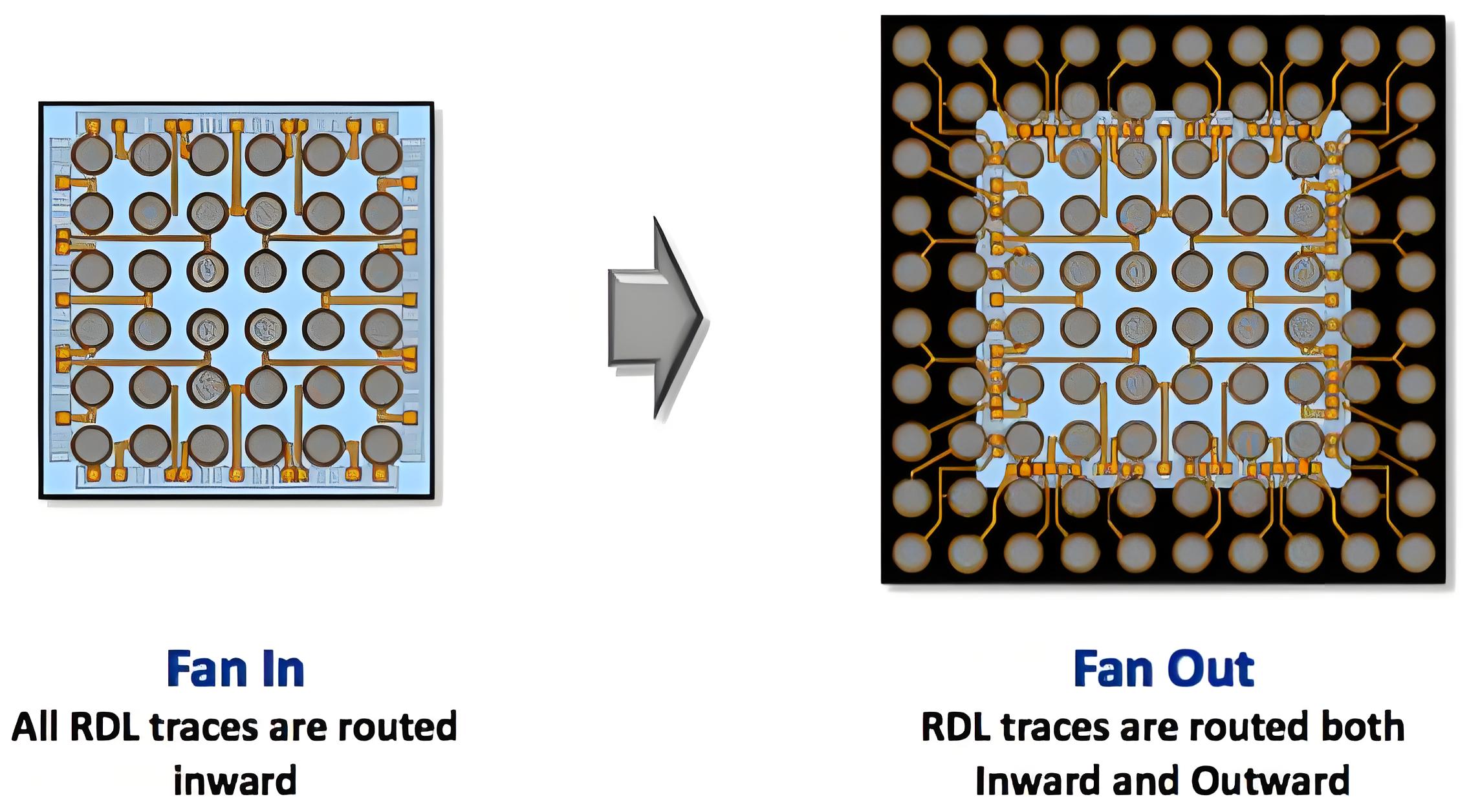

晶圓級扇入封裝
