?BGA封裝特性?
BGA（球柵陣列）封裝通過底部矩陣式焊球?qū)崿F(xiàn)高密度互連，適用于高I/O需求的芯片。其核心優勢在于縮小封裝體積、提升散熱性及電性能。
?引線鍵合（Wire Bonding）應用場景?
雖然BGA封裝通常以焊球直接連接基板，但在某些復雜封裝中（如多芯片模塊或射頻組件），仍需通過引線鍵合實現芯片與基板的局部電氣連接。引線鍵合采用金線或銅線，通過熱超聲工藝實現微觀焊點形成，適用于高精度信號傳輸需求。
?工藝原理與優勢?
?鎳層?：作為擴散阻擋層，厚度控制在±0.03μm內，防止銅遷移并提升焊盤附著力。
?鈀層?：0.05–0.15μm的活化層，減少鎳氧化，優化焊料潤濕性，提升焊點強度至45MPa以上（行業平均35MPa）。
?金層?：提供抗氧化表面，保障引線鍵合可靠性，適用于高密度金線鍵合場景。
?適配先進封裝需求?
鎳鈀金工藝通過鍍層精度控制與環保優化（如無氰鍍液），滿足BGA封裝對焊盤平整度、信號完整性及長期可靠性的嚴苛要求。
?材料與結構設計?
?BT樹脂基材?：兼具高耐熱性（Tg≥180°C）與低介電常數（Dk≤3.5），適用于高頻信號傳輸。
?超薄多層設計?：支持40μm線寬/間距布線，滿足高密度互聯需求，適配3D封裝及混合鍵合技術。
?應用場景?

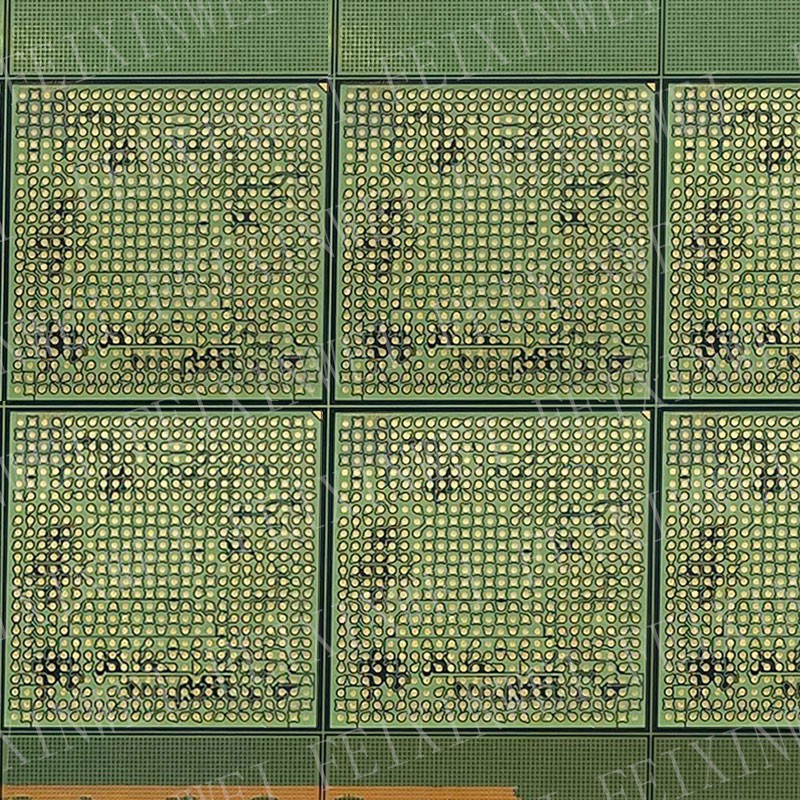

該基板專為BGA、CSP等先進封裝設計，可承載高功耗芯片（如CPU/GPU），并通過銅柱凸塊實現低阻抗、高散熱性能。
?核心作用?
芯片載板為裸芯片提供機械支撐、電氣連接及熱管理，其高密度布線能力（線寬≤45μm）直接決定封裝集成度。
?技術門檻?
與傳統PCB相比，芯片載板需滿足更高精度（層間對位誤差≤3μm）、更低熱膨脹系數（CTE≤8ppm/°C）及更高信賴性（耐溫循環≥1000次）。
BGA封裝通過焊球矩陣實現高密度互連，搭配鎳鈀金工藝可優化焊盤可靠性；三菱HL系列基板憑借BT樹脂與超薄設計，適配先進封裝需求。在復雜封裝場景中，引線鍵合仍為關鍵局部互聯手段，鎳鈀金的精密鍍層控制保障其長期穩定性。
